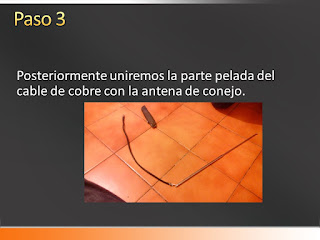

Antena Reflectora

Series de Fourier, Señal digital:

n=input('Número de términos: ');
hold on
x=[-1 -0.5 -0.5 0.5 0.5 1];
y=[0 0 1 1 0 0];
plot(x,y,'b')
x=linspace(-1,1,100);
y=zeros(length(x),1);
for i=1:length(x)
y(i)=1/2;
for k=1:2:n
y(i)=y(i)+(-1)^((k-1)/2)*2*cos(k*pi*x(i))/(k*pi);
end
end
plot(x,y, 'r');
title(sprintf('Aproximación de Fourier: %i términos',n))
xlabel('t'); ylabel('f(t)')
hold off

Serie de Fourier: Dientes de Sierra

t=-1:0.1:10;
hold on
for i=0.01:i<100
y=(i)-sin(i*t)/(i*pi)-sin((i+1)*t)/((i+1)*pi);
end
plot(t,y,'b')

Técnicas básicas de localización

Con los parámetros que somos capaces ya de medir, podemos emplear diversas técnicas clásicas para detectar de dónde proviene una señal de radio, en nuestro caso, la que emite un terminal móvil GSM.

Trilateración: Técnica que popularmente suele confundirse con la triangulación. A diferencia de la triangulación (la cual usa ángulos), la trilateración emplea tan sólo distancias para estimar la posición de un terminal móvil en un plano bidimensional.

Para llevar a cabo esta tarea, se calcula la distancia a la que se encuentra un terminal móvil por parte de al menos 3 antenas, las cuales trazan circunferencias sobre las que se encuentra el punto de medición. Dos circunferencias que interseccionan lo hacen en uno o dos puntos; un tercer nodo describe una tercera circunferencia que determina el punto donde se encuentra el terminal móvil.

Triangulación: Esta técnica hace uso de varios nodos fijos cuya posición es conocida. Cada nodo fijo ha de ser capaz de determinar la dirección (ángulo) en la que se encuentra el punto a determinar.

Para llevar a cabo esta tarea se emplea una antena direccional capaz de captar las emisiones radioeléctricas que se emiten en puntos distantes siempre en la dirección a la que se oriente dicha antena. Si captamos con una antena direccional la señal que emite el teléfono móvil a localizar, sabremos la dirección sobre la que se encuentra respecto al nodo de referencia, aunque no podremos determinar por este método la distancia a la que se encuentra. Para ello se emplea una segunda antena direccional ubicada a una distancia conocida del primer nodo. Dicha antena determina de nuevo la dirección relativa sobre la que se encuentra el punto a localizar. Conociendo las dos direcciones relativas a ambos nodos en las que se encuentra el móvil a posicionar podemos trazar dos rectas (con origen en dichos nodos) que interseccionarían en el emisor (terminal móvil). Sendas rectas junto con la que une los dos nodos que intervienen en el proceso conforman los lados de un triángulo. La distancia entre los nodos es un parámetro conocido, por lo que determina de por sí la longitud de uno de los lados del triángulo. Se conocen también los ángulos contiguos a dicho lado, por lo que aplicando simples operaciones trigonométricas se es capaz de calcular la distancia de los nodos al punto incógnita y esto implica automáticamente la posibilidad de posicionar en el plano la estación móvil objetivo. Si dicha estación móvil estuviera justo en la recta de unión de las dos estaciones base que intervienen en la medición, el resultado no sería concluyente y habría que emplear una tercera estación para obtener los resultados deseados.

Podemos realizar una triangulación en vez de con una antena direccional, con un conjunto de antenas capaces de determinar diferentes TDOAs junto con un AoA para cada antena y así estimar las direcciones.

Multilateración: La multilateración, también llamada posicionamiento hiperbólico, es una técnica que emplea la magnitud TDOA para el posicionamiento tridimensional de una estación móvil mediante un mínimo de 4 antenas. Conociendo la posición de 2 antenas (las cuales ya no necesitan ser unidireccionales) y conociendo el TDOA de una señal proveniente de la MS a localizar, el problema de búsqueda del punto emisor se reduce a localizar al mismo en el interior de un hiperboloide de dos hojas.Añadiendo un tercer nodo de medición se obtiene una nueva diferencia de tiempos de llegada, lo que genera un nuevo hiperboloide que intersecciona con el anterior, reduciendo el problema a una curva en la superficie de una de las dos hojas del hiperboloide.Si añadimos una cuarta antena, obtenemos un nuevo TDOA y generamos un nuevo hiperboloide. Dicho hiperboloide intersecciona con los otros dos (o con la curva generada por la intersección de los dos primeros hiperboloides) en un único punto común, que es el punto a determinar. En este caso, se da también la coordenada de altura del punto de medición.

En este apartado se pretende mencionar ciertas soluciones para localizar un terminal móvil que proveen los operadores comerciales de la red GSM.

En lo que respecta a nuestro estudio, no son las soluciones que andamos buscando, puesto que no sólo no garantizan privacidad y confidencialidad acerca de nuestra posición, sino que dependen de los servicios que tengamos contratados y por lo general, si queremos usarlos bajo demanda, necesitaremos efectuar un pago por dichos servicios.

Como contrapartida presentan la ventaja de que no son servicios intrusivos al terminal móvil; es decir, no requieren de software añadido ni de cualquier tipo de modificación del terminal (ya sea hardware o del firmware).

También son soluciones aplicables por parte de la operadora u otras entidades con ciertos fines comerciales y de marketing, como pudiera ser el envío de mensajes SMS publicitarios cuando un usuario de la red móvil pase por cierta zona geográfica. Ésta es la filosofía sobre la que se basa la emergente tecnología llamada LBS (Location Based Services).

Otros fines pudieran estar más orientados al control demográfico. Ejemplos de propuestas basadas en esta filosofía pudieran ser mediciones de desplazamientos (para periodos vacacionales etc…), control de tráfico en carreteras…

Además, existe la posibilidad de localizar en el momento de recepción de una comunicación vía GSM la proveniencia geográfica de la misma, aspecto clave en ocasiones para presentar pruebas ante un juez acerca de algún asunto de carácter legal.

Existe cierta paranoia entre la población ante el desconocimiento de estas tecnologías y la ausencia de transparencia por parte de los operadores. Actualmente la ley ampara el derecho a la privacidad de los ciudadanos y esto implica que sin demanda explícita de un propio usuario, dicha tecnología no puede ser empleada para localizar a los mismos salvo por orden judicial (o en caso de una llamada de emergencia). Pese a todo, habría que revisar y contemplar los contratos que se firman a la hora de contratar una línea de abonado y observar si existe algún “vacío” al respecto que pueda pasar desapercibido por un abonado, otorgando así un inconsciente consentimiento que autorice la posibilidad de que un operador de telefonía móvil pueda realizar seguimientos etc… con fines que puedan invadir la privacidad de la entidad implicada.

Se muestra a continuación un contrato real y actualizado de una de las 3 importantes operadoras de telefonía móvil en España (llamémosla *). Se resaltan en negrita los puntos que conciernen sobre el tema a tratar:

“En cumplimiento de lo dispuesto en la Ley Orgánica de Protección de Datos de carácter personal, el Cliente queda informado de que se incorporan al correspondiente fichero titularidad y responsabilidad de * sus datos personales a los que * tenga acceso como consecuencia de la relación contractual, consultas, transacciones, solicitud de contratos, contratación de productos y servicios de telecomunicaciones, comunicaciones electrónicas, de valor añadido o contenidos que tengan lugar por cualquier medio. A tal efecto, * llevará a cabo un tratamiento automatizado de dichos datos con la finalidad de su utilización en relación con el desenvolvimiento del contrato, la oferta y contratación con el Cliente de los productos y servicios de *.”

Podemos ver que, en términos legales, la información de la ubicación del cliente (salvo la existencia de, como he citado previamente, algún posible vacío contractual relativo a ese aspecto) queda protegida de posibles maniobras de seguimiento y/o espionaje por parte del operador, exceptuando el caso en que el cliente demande los servicios de posicionamiento, momento en el cual toda la información pasa a ser almacenada y potencialmente explotada por la operadora.

Asimismo, el usuario tiene derecho a solicitar que algunos de sus datos no sean procesados y/o analizados con fines comerciales.

El Futuro de las Telecomunicaciones

Federico José Kuhlmann Rodríguez es director del programa de Ingeniería en Telecomunicaciones y Jefe del Departamento Académico de Sistemas Digitales en el ITAM. El avance en el campo de las telecomunicaciones ha sido inmenso. El Dr. Kuhlmann nos explica en qué campos aplicar las futuras tecnologías y otras propuestas.

Durante los últimos años ha participado en proyectos tales como: estrategia para la reconversión de redes de TV por cable, desarrollo de modelos de costos y otros aspectos técnicos de la interconexión de redes públicas, factibilidad de licitar una red de fibras ópticas sobre infraestructura de CFE, análisis de diversos aspectos de los mercados de telecomunicaciones.

Sus campos de interés abarcan temas como las tendencias tecnológicas en las telecomunicaciones, nuevos servicios y sistemas de telecomunicaciones, el procesamiento digital de señales, teoría de las comunicaciones, la interconexión de redes y tendencias regulatorias.

P.— ¿Cuál considera que es la importancia de los cambios en las telecomunicaciones?

R.— Tiene muchos beneficios de tipo económico, de tipo social y de tipo personal el hecho que la población de un país tenga acceso a las telecomunicaciones, independientemente de los intereses económicos que puedan tener los operadores y los prestadores de servicios. Hay estudios serios que demuestran que, entre mayor penetración de servicios modernos de telecomunicaciones tenga un país, se esperan mayores beneficios sociales y económicos. Idealmente toda la población debería tener acceso y saber usar los servicios modernos de telecomunicaciones. Con ello podríamos aspirar a ser un país mejor del que somos ahora, con menos desigualdad en muchos aspectos

P.— El tema de este número es “una visión del futuro”. ¿En qué áreas de las telecomunicaciones cree que se llevarán a cabo cambios en un futuro cercano?

R.— Creo que las tendencias actuales van a persistir, todo va a ser cada vez más digital. Va a haber una proliferación de sistemas y aplicaciones basadas en tecnologías inalámbricas con todas las implicaciones que esto tiene, porque el espectro radioeléctrico se tiene que utilizar de forma cada vez más eficiente, para poder dar cabida a los nuevos servicios que surgen casi cotidianamente. Esto no quiere decir que vayan a desaparecer las redes y los servicios tradicionales, pero sí está cambiando su manera de operar. Cada día hay una mayor complementación de las redes inalámbricas, que ya tienen grandes capacidades de transmisión de datos con las redes que están basadas, por ejemplo, en fibras ópticas. Cada día hay más aplicaciones que requieren mayores capacidades de transmisión y procesamiento. También podremos seguir observando tendencias a la convergencia: que por todas México no está divorciado de las tecnologías que se utilizan en otras partes del mundo. Las tecnologías están disponibles. Lo que falta es poner el marco regulatorio de referencia adecuado. las redes se puedan ofrecer todos los servicios.

En lo que se refiere a los equipos, la inteligencia se está distribuyendo de una manera distinta. Frecuentemente se decía que la tecnología debía de estar concentrada en las orillas de las redes, que cada vez se iban a tener equipos más inteligentes, lo cual ha resultado cierto. Por otro lado, para que todos puedan tener acceso a equipos celulares, se requiere que los equipos sean muy baratos para que puedan ser pagados por toda la población. Con esto se empieza a gestar algo como equipos terminales genéricos, poco inteligentes, transfiriendo así la inteligencia a la parte interna de la red.

El Futuro de las Telecomunicaciones

Tecnologías del Futuro

10 Tecnologías que Podríamos ver en un Futuro

Los 7 Inventos de 2014-2015

Los 10 Coches más Avanzados

Las 10 Armas más Avanzadas Tecnológicamente

Utilización del Sistema de Transmisión

Se refiere a la necesidad de hacer un uso eficaz de los recursos utilizados en la transmisión, los cuales típicamente se suelen compartir entre una serie de dispositivos de comunicación. La capacidad total del medio de transmisión se reparte entre los distintos usuarios haciendo uso de técnicas denominadas de multiplexación. Además puede que se necesiten técnicas de control de gestión para garantizar que el sistema no se sature por una demanda excesiva de servicios de transmisión.

Implementación de la Interfaz

Transmisión asíncrona y síncrona

Hay enormes dificultades a la hora de recuperar la señal transmitida por un emisor, sobre todo debido a que hay que saber cada cuanto tiempo va a llegar un dato; para esto se suelen usar técnicas de sincronización.

Transmisión asíncrona

La manera más fácil de conseguir sincronismo es enviando pequeñas cantidades de bits a la vez , sincronizándose al inicio de cada cadena . Esto tiene el inconveniente de que cuando no se transmite ningún carácter , la línea está desocupada .Para detectar errores , se utiliza un bit de paridad en cada cadena . Usando la codificación adecuada , es posible hacer corresponder un 0 ( por ejemplo ) a cuando la línea está parada ( con NRZ , cada vez que se quiera comenzar a transmitir una cadena , se usa un 1 como señal ) .Si el receptor es un tanto más rápido o lento que el emisor , es posible que incluso con cadenas cortas ( o tramas , que son las cadenas más los bits adicionales de paridad y de comienzo y parada ) se produzcan errores como el error de delimitación de trama ( se leen datos fuera de la trama al ser el receptor más lento que el emisor ) o el error que se produce al introducirse ruido en la transmisión de forma que en estado de reposo , el receptor crea que se ha emitido un dato ( el ruido ) .

Este tipo de transmisión es sencilla y no costosa , aunque requiere muchos bits de comprobación y de control .

Transmisión síncrona

En este tipo de transmisión no hay bits de comienzo ni de parada , por lo que se transmiten bloques de muchos bits . Para evitar errores de delimitación , se pueden sincronizar receptor y emisor mediante una línea aparte ( método utilizado para líneas cortas ) o incluyendo la sincronización en la propia señal ( codificación Manchester o utilización de portadoras en señales analógicas ) . Además de los datos propios y de la sincronización , es necesaria la presencia de grupos de bits de comienzo y de final del bloque de datos , además de ciertos bits de corrección de errores y de control . A todo el conjunto de bits y datos se le llama trama .

Para bloques grandes de datos , la transmisión síncrona es más eficiente que la asíncrona .

Generación de la Señal

Los sistemas modernos de comunicaciones electrónicos tienen muchas aplicaciones que requieren formas de ondas estables y repetitivas, tanto senoidales como no senoidales. en muchas de esas aplicaciones se requieren más de una frecuencia, y a menudo esas frecuencias se deben sincronizar entre sí. Por lo anterior las partes esenciales de un sistema electrónico de comunicaciones son generación de la señal, sincronización de la frecuencia y síntesis de la frecuencia.

Sincronización

Las señales de sincronización, en un sistema de comunicación digital, van a ser muy importantes a la hora de permitir recuperar correctamente la información transmitida de ahí la importancia que tiene el poder obtener dichas señales. • Para poder recuperar la información transmitida a través de un sistema de comunicación digital se precisa conocer la señal de sincronismo de bit, señal de sincronismo de trama y señal de sincronismo de portadora. ƒ Señal de sincronismo de bit: permite distinguir el intervalo correspondiente a cada uno de los bits transmitidos. ƒ Señal de sincronismo de trama: permite separar los distintos grupos de bits de una transmisión múltiplex de forma que los bits recibidos se puedan clasificar y dirigir al canal de salida apropiado. ƒ Señal de sincronismo de portadora: permite recuperar la frecuencia y la fase de la portadora utilizada en la señal paso-banda de transmisión, para la detección coherente de la señal. • Los sistemas de comunicación digital están diseñados de tal forma que las señales de sincronismo se pueden recuperar bien a través de la señal recibida o bien a través de la información recibida de un canal dedicado exclusivamente a transmitir la información de sincronismo.

Gestión del Intercambio

Para la gestión del intercambio de datos existen formas del envío, desde que la señal portadora de la información procede de un emisor y se dirige a un receptor. Actualmente los sistemas de comunicación tienen a disposición la tecnología para realizar esta tarea, pero es fundamental saber distinguir cuales son su principales características entendiendo el sentido en el que fluye la información.

El canal simplex es un canal en el cual la información únicamente circula desde un origen (emisor) a un destino (receptor9. Un ejemplo la televisión.

El canal semidúplex el flujo de información se produce en ambos sentidos por el canal, pero no simultáneamente. Un ejemplo los walkies-talkies.

Canal Full dúplex en esta la comunicación fluye en ambos sentidos y simultáneamente. Un ejemplo el hablar por teléfono en la actualidad.

Detección y Corrección de Errores

Cuanto mayor es la trama que se transmite , mayor es la probabilidad de que contenga algún error . Para detectar errores , se añade un código en función de los bits de la trama de forma que este código señale si se ha cambiado algún bit en el camino . Este código debe de ser conocido e interpretado tanto por el emisor como por el receptor .

Comprobación de paridad

Se añade un bit de paridad al bloque de datos ( por ejemplo , si hay un número par de bits 1 , se le añade un bit 0 de paridad y si son impares , se le añade un bit 1 de paridad ).

Pero puede ocurrir que el propio bit de paridad sea cambiado por el ruido o incluso que más de un bit de datos sea cambiado , con lo que el sistema de detección fallará .

Comprobación de redundancia cíclica ( CRC )

Dado un bloque de n bits a transmitir , el emisor le sumará los k bits necesarios para que n+k sea divisible ( resto 0 ) por algún número conocido tanto por el emisor como por el receptor

Este proceso se puede hacer bien por software o bien por un circuito hardware ( más rápido ) .

Control de errores

Se trata en este caso de detectar y corregir errores aparecidos en las transmisiones . Puede haber dos tipos de errores :

· Tramas perdidas : cuando una trama enviada no llega a su destino .

· Tramas dañadas : cuando llega una trama con algunos bits erróneos .

Hay varias técnicas para corregir estos errores :

1. Detección de errores : discutida antes .

2. Confirmaciones positivas : el receptor devuelve una confirmación de cada trama recibida correctamente .

3. Retransmisión después de la expiración de un intervalo de tiempo : cuando ha pasado un cierto tiempo , si el emisor no recibe confirmación del receptor , reenvía otra vez la trama.

4. Confirmación negativa y retransmisión : el receptor sólo confirma las tramas recibidas erróneamente , y el emisor las reenvía.

Todos estos métodos se llaman ARQ ( solicitud de repetición automática ) . Entre los más utilizados destacan :

ARQ con parada-y-espera

Se basa en la técnica de control de flujo de parada-y-espera . Consiste en que el emisor transmite una trama y hasta que no recibe confirmación del receptor , no envía otra .

Puede ocurrir que :

· La trama no llegue al receptor , en cuyo caso , como el emisor guarda una copia de la trama y además tiene un reloj , cuando expira un cierto plazo de tiempo sin recibir confirmación del receptor , reenvía otra vez la trama .

· La trama llegue al receptor deteriorada , en cuyo caso no es confirmada como buena por el receptor . Pero puede ocurrir que el receptor confirme una trama buena pero la confirmación llegue al emisor con error , entonces , el emisor enviaría otra vez la trama . Para solucionar esto , las tramas se etiquetan desde 0 en adelante y las confirmaciones igual .

· Es una técnica sencilla y barata pero poco eficiente .

ARQ con adelante-atrás-N

Se basa en la técnica de control de flujo con ventanas deslizantes .

Cuando no hay errores , la técnica es similar a las ventanas deslizantes , pero cuando la estación destino encuentra una trama errónea , devuelve una confirmación negativa y rechaza todas las tramas que le lleguen hasta que reciba otra vez la trama antes rechazada , pero en buenas condiciones . Al recibir la estación fuente una confirmación negativa de una trama , sabe que tiene que volver a transmitir esa trama y todas las siguientes . Si el receptor recibe la trama i y luego la i+2 , sabe que se ha perdido la i+1 , por lo que envía al emisor una confirmación negativa de la i+1 .

La estación emisora mantiene un temporizador para el caso de que no reciba confirmación en un largo periodo de tiempo o la confirmación llegue errónea , y así poder retransmitir otra vez las tramas .

ARQ con rechazo selectivo

Con este método , las únicas tramas que se retransmiten son las rechazadas por el receptor o aquellas cuyo temporizador expira sin confirmación . Este método es más eficiente que los anteriores . Para que esto se pueda realizar , el receptor debe tener un buffer para guardar las tramas recibidas tras el rechazo de una dada , hasta recibir de nuevo la trama rechazada y debe de ser capaz de colocarla en su lugar correcto ( ya que deben de estar ordenadas ) . Además , el emisor debe de ser capaz de reenviar tramas fuera de orden .

Estos requerimientos adicionales hacen que este método sea menos utilizado que el de adelante-atrás-N .

Control de Flujo

Es una técnica para que el emisor no sobrecargue al receptor al enviarle más datos de los que pueda procesar. El receptor tiene un buffer de una cierta capacidad para ir guardando los datos recibidos y tras procesarlos , enviarlos a capas superiores .

Vamos a suponer que todas las tramas recibidas llegan con un poco de retardo pero sin errores y sin adelantarse unas a otras.

Control de flujo mediante parada y espera

Consiste en que el emisor envía una trama y al ser recibida por el receptor , éste ( el receptor ) confirma al emisor ( enviándole un mensaje de confirmación ) la recepción de la trama . Este mensaje recibido por el emisor es el que le indica que puede enviar otra trama al receptor . De esta forma , cuando el receptor esté colapsado ( el buffer a punto de llenarse ) , no tiene más que dejar de confirmar una trama y entonces el emisor esperará hasta que el receptor decida enviarle el mensaje de confirmación ( una vez que tenga espacio en el buffer ) .

Este sistema es el más eficaz para que no haya errores y es el más utilizado cuando se permiten tramas muy grandes , pero es normal que el emisor parta las tramas en más pequeñas para evitar que al ser una trama de larga duración , es más probable que se produzca algún error en la transmisión . También , en LAN's , no se suele permitir que un emisor acapare la línea durante mucho tiempo ( para poder transmitir una trama grande ) .

Otro problema adicional es que se infrautiliza la línea al estar parada mientras los mensajes del receptor llegan al emisor .

Control del flujo mediante ventana deslizante

El problema de que sólo hay una trama cada vez en tránsito por la red se soluciona con este sistema de ventanas deslizantes .

En este sistema , el receptor y el emisor se ponen de acuerdo en el número de tramas que puede guardar el receptor sin procesar ( depende del tamaño del buffer ) . También se ponen de acuerdo en el número de bits a utilizar para numerar cada trama ( al menos hay que tener un número de bits suficientes para distinguir cada una de las tramas que quepan en el buffer del receptor ) , Por ejemplo , si en el buffer del receptor caben 7 tramas , habrá que utilizar una numeración con 3 bits ( 23 = 8 > 7 ) .

El emisor transmite tramas por orden ( cada trama va numerada módulo 2número de bits ) hasta un máximo de el número máximo de tramas que quepan en el buffer del receptor ( en el ejemplo , 7 ) . El receptor irá procesando las tramas que le lleguen y confirmando que admite tramas a partir de una dada ( hasta un máximo de 7 en el ejemplo ) . Por ejemplo , si ha procesado hasta la trama 5 , confirmará el número 6 ( es decir , que puede procesar las tramas 6 , 7 , 0 , 1 , 2 , 3 y 4 ) . Al recibir el emisor la confirmación de la trama 6 , emitirá todas las que no haya transmitido desde la 6 hasta la 4 ( 6 , 7 , 0 , 1 , 2 , 3 y 4 ) . Por ejemplo , se ya había enviado la 6 , 7 , 0 y 1 , sabe que puede enviar la 2 , 3 y 4 .

Existe la posibilidad de indicarle al emisor la confirmación de tramas recibidas y prohibirle el envío de más tramas ( con el mensaje de Receptor No Preparado ) .

Cuando la dos estaciones son emisoras y receptoras , se pueden utilizar dos ventanas por estación , una para el envío y otra para la recepción . Se puede utilizar la misma trama para enviar datos y confirmaciones , mejorando así la utilización del canal .

Este sistema de transmisión es mucho más eficiente que el de parada y espera , ya que pueden haber más de una trama a la vez en las líneas de transmisión ( en el de parada y espera sólo puede haber una trama a la vez ) .

Direccionamiento y Encaminamiento

Cuando un elemento de comunicación es compartido por más de dos dispositivos, el sistema emisor debe identificar el destino deseado. El sistema de transmisión debe garantizar que únicamente el sistema receptor recibe los datos. El sistema de transmisión puede ser una red que permita varias rutas posibles entre fuente y destino, debiéndose elegir un camino entre los posibles.

Recuperación

Concepto distinto a la corrección de errores. Las técnicas de recuperación son necesarias en aquellos casos en los que el intercambio de información, por ejemplo, acceso a bases de datos o transferencia de ficheros, queda interrumpido debido a fallos en el sistema. El objetivo es reanudar el intercambio en el punto de interrupción o al menos restaurar el estado de los sistemas involucrados.

Formato de Mensajes

Ambas partes deben estar de acuerdo con el formato de los datos que se transmiten. Por ejemplo, deben utilizar el mismo código binario para los caracteres.

Seguridad

Como bien sabemos la seguridad es parte esencial de las telecomunicaciones, para esto la norma ISO-7498-2 define cinco categorías principales de servicios de seguridad:

La primera es la autenticación, tanto de entidades como de origen, la segunda es de control de acceso, la tercera confidencialidad de datos, integridad de datos y no depudio.

La primera proporciona una comprobación de entidad solicitada en un instante de tiempo. Se utiliza, normalmente, al comienzo de una conexión. El control de acceso proporciona protección contra el uso no autorizado de un recurso. La confidencialidad de datos es la protección contra la revelación no autorizada de información. La integridad de datos proporciona protección contra amenazas activas a la validez de los datos. Y el no repudio protege contra la denegación por parte de un emisor (receptor) del envío o recepción de datos.

Gestión de la Red

Para la gestión de red debemos proporcionar funciones de gestión y comunicaciones para la operación, administración y mantenimiento de una red de telecomunicaciones y provisionamiento de sus servicios en un entorno de múltiples fabricantes. Además de proporcionar una estructura de red organizada para conseguir interconexión de los diversos tipos de Sistemas de operación y equipos de telecomunicación usando una arquitectura estándar e interfaces normalizados.
